CK系列高效矿浆搅拌槽
CK系列高效矿浆搅拌槽(药剂搅拌槽)、XTK系列矿浆提升搅拌槽是长沙矿冶研究院研发的拥有自主知识产权的新型浆体搅拌设备,居国际先进技术水平,被授予国家发明奖和发明专利,并列为国家级新产品,广泛应用于金属、非金属选矿及黄金浸出等行业领域。
一、工作原理
CK系列高效搅拌槽采用新颖的下掠式异形搅拌轮结构,通过导流整流装置的作用,槽内矿浆按“W”形流迹上下激烈循环。同时在槽体与导流整流装置之间,形成与搅拌轮转动方向相反的矿浆流,对目的物表面进行强力擦洗,改善了油药作用条件,强化了矿化效果。老式搅拌槽和本系列高效搅拌槽的矿浆流迹见图2所示。
二、技术特点
●搅拌强烈均匀,固相不离析、不沉槽,矿化效果好;
●能耗低、油药弥散均匀、用量少,能耗及油药用量较常规搅拌槽分别减少20~40%和20%左右;
●搅拌轮及导流整流装置采用高级耐磨材料,使用寿命长;
●系统停车后槽内无需卸矿即可直接启动,避免了矿浆流失,减轻了工人劳动强度;
●操作简便、利用率高。
三、主要技术参数
CK系列高效矿浆搅拌槽主要技术参数
参数 规格 |
ΦD(mm) | H(mm) | ΦD0(mm) | H0(mm) | H1(mm) | 功率(kw) | 转速(rpm) | 重量(kg) |
CK1000 | 1000 | 1000 | 1060 | 1550 | 3500 | 2.2 | 320 | 860 |
CK1500 | 1500 | 1500 | 1560 | 2225 | 4000 | 5.5 | 220 | 1660 |
CK2000 | 2000 | 2000 | 2060 | 2905 | 5000 | 7.5 | 210 | 2600 |
CK2500 | 2500 | 2500 | 2560 | 3470 | 6600 | 11 | 180 | 4150 |
CK3000 | 3000 | 3000 | 3060 | 4130 | 7000 | 18.5 | 170 | 6230 |
CK3500 | 3500 | 3500 | 3560 | 4600 | 7500 | 30 | 146 | 10660 |
CK4000 | 4000 | 4000 | 4060 | 5100 | 8750 | 30 | 146 | 11950 |
CK4500 | 4500 | 4500 | 4560 | 5600 | 8750 | 45 | 165 | 15340 |
CK5000* | 5000 | 5000 | 5270 | 7280 | 12000 | 55 | 125 | 25500 |
CK5000 | 5000 | 5000 | 5270 | 6750 | 12000 | 55 | 125 | 25190 |
CK5500* | 5500 | 5500 | 5770 | 7800 | 16500 | 75 | 108 | 30530 |
CK5500 | 5500 | 5500 | 5770 | 7250 | 16500 | 75 | 115 | 30630 |
CK6000* | 6000 | 6000 | 6270 | 8300 | 16500 | 75 | 108 | 34460 |
CK6000 | 6000 | 6000 | 6270 | 7750 | 16500 | 75 | 115 | 34480 |
CK8000* | 8000 | 8000 | 8300 | 10530 | 18000 | 110 | 55 | 57890 |
*:表示减速箱传动
CK系列高效矿浆搅拌槽主要技术参数
规格 参数 |
CK1000 | CK1500 | CK2000 | CK2500 | CK3000 | CK3500 | CK4000 |
ΦDmm | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 |
Hmm | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 |
ΦD0mm | 1060 | 1560 | 2060 | 2560 | 3060 | 3560 | 4060 |
H0mm | 1680 | 2225 | 2905 | 3470 | 4130 | 4600 | 5100 |
H1mm | 3500 | 4000 | 5000 | 6600 | 7000 | 8250 | 8750 |
功率Kw | 1.5 | 4 | 5.5 | 7.5 | 11 | 18.5 | 18.5 |
转速rpm | 320 | 220 | 210 | 180 | 165 | 145 | 145 |
重量Kg | 330 | 1060 | 2160 | 3250 | 4660 | 7180 | 9230* |
360 | 1150 | 1760 | 2460 | 4100 | 4950 | 6360** |
注:*表示普槽设备重,**表示防腐槽设备重。
XTK系列矿浆提升搅拌槽主要技术参数
型号 名称 |
XTK-1500 | XTK-2000 | XTK-2500 |
槽体内径φDmm | 1500 | 2000 | 2500 |
底径φDo mm | 1560 | 2060 | 2560 |
槽高Hmm | 1800 | 2300 | 2800 |
总高Ho mm | 2530 | 3200 | 3770 |
提升高度mm | 500-1500 | 500-1500 | 500-1500 |
装机功率kw | 11 | 18.5 | 22 |
竖轴转速rpm | 420 | 356 | 310 |
总重kg | 1600 | 2800 | 4260 |
四、应用实例

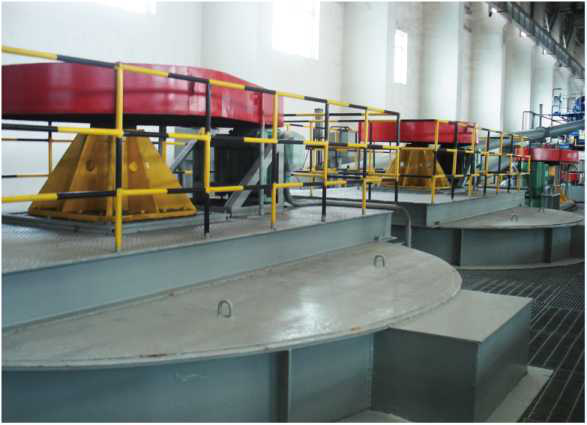

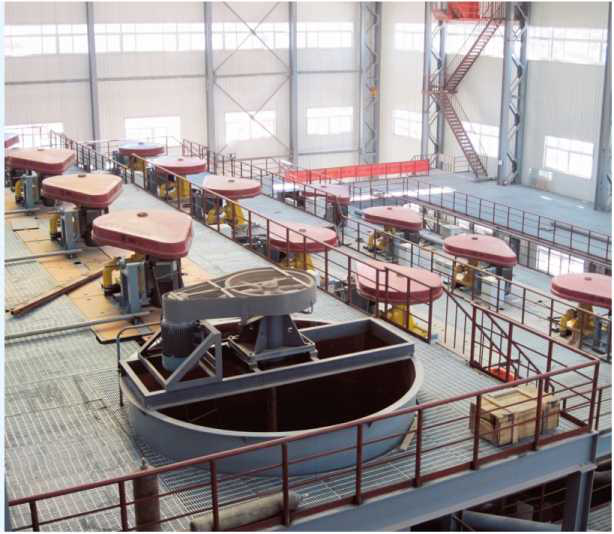

●武钢矿业公司、首钢矿山公司、内蒙古包头钢铁公司、酒钢选矿厂等铁矿选矿的广泛应用:矿浆浓度40%左右,细度-200目75%,搅拌强烈均匀,擦洗充分,节省药剂20%以上,能量消耗减少20%以上;
●金川有色公司、金堆城钼业公司、陕西有色、湖南有色、凡口铝锌矿、云锡公司等有色金属:矿浆浓度34%左右,细度-200目75%,药剂搅拌PH2~4,节省油药用量20%以上,动力消耗减少25%;
●中国黄金集团内蒙古乌格吐努山矿、紫金矿业青海格耳尼铜矿、河南灵宝金源矿业等稀贵金属:矿浆浓度40%左右,细度-200目80%,节省药剂20%以上,能量消耗减少20%以上。
●其它非金属矿:海滨石英砂、高岭土等领域取得了良好的经济效应。
