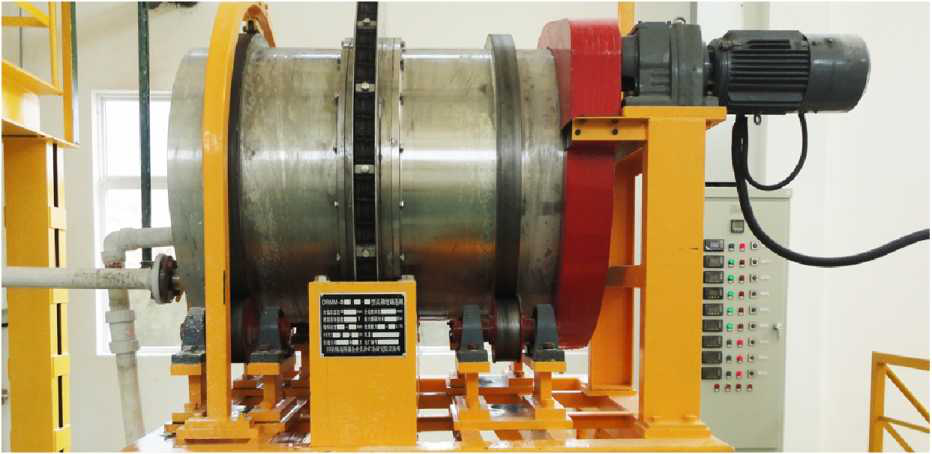

CRIMM系列永磁立环高梯度磁选机

CRIMM YCHGMS 系列永磁高梯度磁选机采用稀土永磁窗框式高强磁场对极闭合磁体、多维聚磁分选介质堆、分选腔高离散分选体系和变频调速控制系统等高新技术,组合集成专用于微细粒弱磁性矿物高效分选新型永磁高梯度设备。
产品详情



  CRIMM YCHGMS 系列永磁高梯度磁选机采用稀土永磁窗框式高强磁场对极闭合磁体、多维聚磁分选介质堆、分选腔高离散分选体系和变频调速控制系统等高新技术,组合集成专用于微细粒弱磁性矿物高效分选新型永磁高梯度设备。

  一、技术特点

  ●YCHGMS系列永磁高梯度磁选机采用稀土永磁窗框式高强磁场对极闭合磁体,背景磁场磁感应强度0.8~1.0T(特斯拉),分选介质表面磁感应强度达到1.2~1.5 T(特斯拉),磁场梯度达106,与电磁强磁选机相比能提供更均匀更大的比磁力;

  ●YCHGMS系列永磁高梯度磁选机采用多维聚磁分选介质堆结构,介质堆中入选矿浆流与单介质轴向平行结构,保证了介质表面磁感应强度和磁场梯度的均匀,有效防止磁性夹杂和机械堵塞;

  ●YCHGMS系列永磁高梯度磁选机采用高离散分选体系技术,使得工业生产中矿浆流体在分选腔中均匀离散,单矿粒呈匀速等降通过分选区,同时大幅度地减少了非磁性颗粒与弱磁性颗粒之间的相互吸附(分子力吸附)确保微细粒矿物的高效磁分离;

  ●YCHGMS系列永磁高梯度磁选机采用了阻尼式给矿分配器、多路射流喷淋清洗装置和反向冲洗卸矿装置,有效的保证了磁性物产品和非磁性物产品质量的控制和调整,同时保证了分选后介质堆的清洁,使得连续作业的生产指标稳定;

  ●与同处理量的电磁强磁选机相比,YCHGMS 系列永磁高梯度磁选机机重轻1/4~1/3,设备造价低20~30%,节省运行费用40~60%,微细粒级弱磁性矿物作业回收率要提高10%以上。

  YCHGMS系列永磁高梯度磁选机磁极对中间配置了能控制一定液面的不锈钢槽,周边装满分选介质堆的分选盘下部进入分选磁场时,浸泡在水槽中转动;给矿调浆后沿分选盘内周向下给入分选介质堆,在水槽液位的阻尼作用下,呈离散态匀速等降通过位于分选磁场中的介质堆,非磁性颗粒因不受磁力作用而进入下部非磁性产品排出;磁性颗粒则由于受磁力作用而吸附于介质表面,随分选盘的转动经过清洗区而脱离磁场,脱离磁场后,在上部沿分选盘外周向冲洗水的作用下脱离分选介质堆,排入磁性产品料槽排出;冲洗干净的介质堆随分选盘的转动再进入下部分选区,从而连续的分选作业,实现了磁性颗粒与非磁性颗粒的分离。

  二、主要技术参数

  CRIMM YCHGMS系列永磁高梯度磁选机规格型号如下:

分选盘直径系列 Φ600,Φ800,Φ1000,Φ1500,Φ2000
分选盘数量系列 2、4、6、8、10、12、14、16、18、20、30
